概述

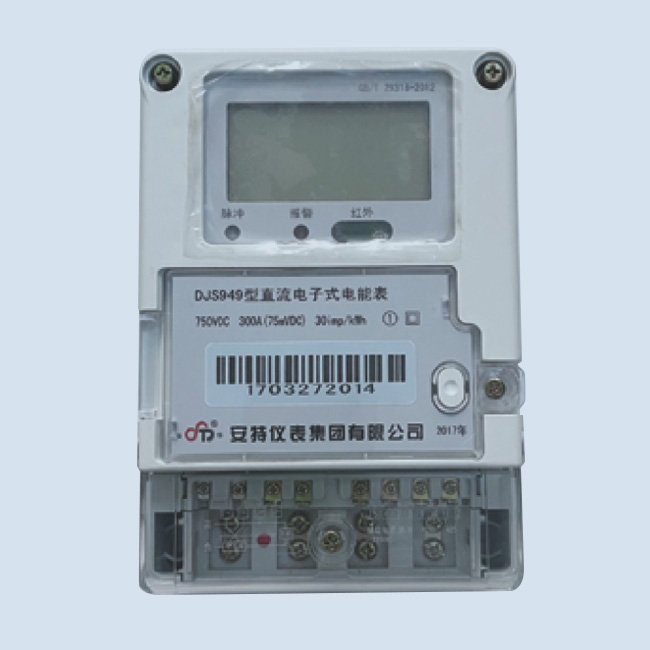

DJS949型 直流電子式電能表是采用先進的電能計量專用芯片，應用數字采樣處理技術及SMT工藝，根據實際用電狀況所設計、制造，具有國際先進水平的電能儀表。電表內所有元件均選用長壽命、高可靠的電子元器件. 因而具有壽命長、可靠性高的特點。

該表采用了高精度采樣計量單元的和高速MCU數據處理單元，可實現高精度寬范圍準確計量和快速數據分析，采用LCD顯示屏，顯示內容豐富，可根據客戶要求定制顯示項：采用非易失存儲器存儲各類數據，可長時間保存數據且掉電不丟失; 采用高精度帶溫補功能的晶振，在工作溫度范內有效保證了時鐘的準確性: 支持RS485通信端口和工業標準通信規約，組網便捷員活。

主要功能

計量功能

1)分時計量正向有功總電能、反向有功總電能，記錄當前及歷史12個月數據，總電能與各費率電能獨立計量；

2)記錄當前及歷史12個月組合有功總電能及各費率電能，組合電能采用臨時組合方式計算，組合方式改變時，組合電能重新計算；

復費率功能

1)可編程4種費率，14個時段，8個日時段表，14個年時區，32個公共假日；

2)電表具有2套時區表和2套日時段表功能；

3)內置時鐘芯片具有日歷、計時和周年自動切換功能，同時具備溫度補償功能；

顯示功能

1)LCD顯示，可顯示字符及圖像界面；

2)可顯示當前電能表的電壓、電流、功率、電能等運行參數；

通訊功能

1)電表具有一個RS485接口，PC機或掌上電腦可通過通訊接口與電表進行通訊；

2)RS485接口與電表內部實行電氣隔離，井設計有防雷擊電路；

3)具有紅外通信功能；

4)支持DL/T645-2007和 MODBUS-RTU雙通訊規約，其他規約可根據客戶要求定制；

輸出功能

1)具有有功測試脈沖輸出；

2)具有多功能輸出功能，可輸出時鐘信號、時段投切信號；

事件記錄功能

1)具有掉電、編程、電表清零、校時記錄等記錄功能;

特殊功能

1)具有故障信息提示、報警功能；

2)具有定時凍結、瞬時凍結、約定凍結、日凍結和整點凍結功能；

3)電表清零前數據記錄功能。
